Полярная настройка монтировки телескопа с помощью искателя полюса

       (фрагмент моего перевода инструкции к телескопам на экваториальных монтировках EQ-5, CG-5)



Настройка искателя полюса.

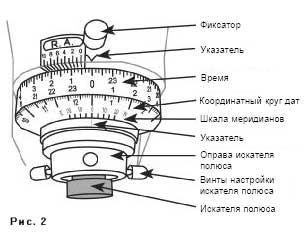

Снимите трубу с площадкой крепления хомутов, а также снимите противовесы. Удалите заглушку и колпачок с полярной оси (рис. 1). Ослабьте фиксатор оси склонений и установите ось в 0°. Затяните фиксатор оси склонений. Шкала координатного круга прямых восхождений размечена в часах от 1 до 24 с ценой каждого деления в 10 минут. Числа, расположенные в верхнем ряду (с внутренней стороны), используются при наблюдениях из северного полушария Земли, а числа, находящиеся в нижнем ряду (на внешней стороне) - при наблюдениях из южного полушария. Ослабьте фиксатор координатный круг оси прямых восхождений и поверните его до совпадения указателя с 0ч. Затяните фиксатор координатного круга. Координатный круг дат пронумерован от 1 до 12. Самые длинные линии показывают месяцы, средние линии каждые 10 дней, а мелкие 2 дня. На этом же круге находится шкала меридианов "E 20 10 0 10 20 W". Установите оправу искателя так, чтобы указатель на ней указывал на 0 шкалы меридианов. В полночь 1 ноября Полярная звезда находится на центральном меридиане над полюсом мира. В искателе полюса Полярная звезда будет находиться ниже полюса мира т.к. искатель дает перевернутое изображение. Ослабьте фиксатор оси прямых восхождений и установите ось так чтобы шкала дат 1 ноября (длинная линия между 10 и 11) совпала с 0 шкалы прямых восхождений. Ослабьте три винта настройки искателя полюса. Вставьте искатель полюса полярную ось. Поверните искатель полюса таким образом, чтобы маленький кружек находился внизу, как показано на рис. 2. Углубите искатель полюса в полярную ось так, чтобы он в будущем не мешал надеть колпачок. Теперь вы должны отцентрировать искатель полюса. Установите телескоп по склонению в 0°. С помощью регулировочных винтов оси азимута и винтов оси широты места наблюдения наведите телескоп на отдаленный предмет так чтобы он был точно в центре поля зрения. Теперь с помощью винтов настройки искателя полюса совместите объект с перекрестием. Нужно добиться того чтобы при вращении телескопа по оси прямых восхождений отдаленный предмет оставался в поле зрения искателя.



Использование искателя полюса.

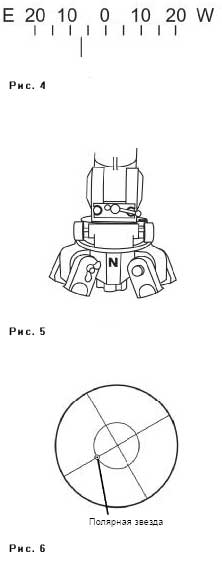

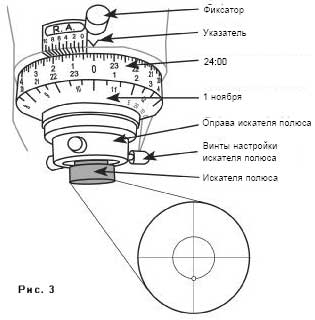

  1. Ваша задача найти долготу места наблюдения. Для этого можно воспользоваться картой, GPS и т.д. Далее надо найти разницу между долготой и центральным меридианом часового пояса. Например, Москва находится на 37° восточной долготы и в 3-м часовом поясе. Долгота центрального меридиана 3-го часового пояса равна 30°. Значит разница равна 7° на восток (Е). Теперь надо повернуть шкалу меридианов так, чтобы указатель показывал на 7° Е. (Рис. 3).

  2. Установите вашу монтировку (без противовесов и трубы телескопа) меткой "N" на север. (Рис. 5). Выровняйте положение экваториальной монтировки по воздушному пузырьку  регулировкой длины опор штатива. Ослабьте фиксатор оси склонений и поверните ось так, чтобы указатель оси показывал 0°. Затяните фиксатор оси склонений. Снимите колпачок и крышку искателя полюса на полярной оси. 3. Поверните черную шкалу прямых восхождений таким образом, чтобы указатель показывал на "0" и заблокируйте шкалу. Используйте при наблюдениях из северного полушария числа находящиеся в верхнем ряду и вводите только Стандартное время.

  3. Отоприте фиксатор прямых восхождений и поверните ось так, чтобы текущая дата на шкале дат совпала со временем (в зимнее время минус 1 час, в летнее минус 2 часа из местного времени) наблюдения на черной шкале прямых восхождений.

  4. Используя регулировочные винты оси азимута и настройки широты места наблюдения добейтесь того, чтобы Полярная звезда попала в маленькое кольцо (рис. 6).

  5. Ослабьте верхний фиксатор и ось прямых восхождений. Установите трубу телескопа и противовесы. Сделайте балансировку телескопа.
